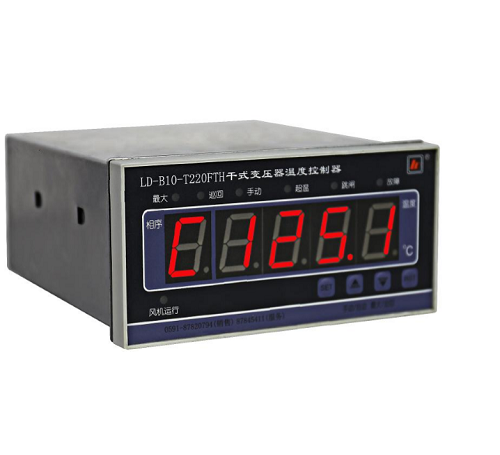

LD-B10(B)系列干式变压器温度控制仪是专为干式变压器安全运行设计的新一代智能产品。它采用单片机技术，利用预埋在干式变压器三相绕组中的三只Pt100铂热电阻检测及显示变压器绕组的温升，并具有相应的报警及控制功能，能够自动启停冷却风机对绕组进行强迫风冷，提高变压器的负载容量，并保证变压器运行在安全状态。其主要特点有：
▲ 采用*软硬件抗干扰设计，对于共模与串模、电快速瞬变、空间磁场、空间射频干扰均有极强的抑制能力，并满足国际标准（IEC61000）对电磁兼容性各项指标要求。具有定时检测与校正功能，可随时排除随机干扰。同时，温控仪的自动稳零系统还能有效地抑制零点漂移，确保温控仪在各种条件下均能正常工作。
▲ 采用WATCHDOG（看门狗）技术，可以让温控仪避免进入死循环。
▲ 综合应用单片机技术，能有效地判别传感器开路等故障信号，保证了变压器在停、送电情况下，温控仪不会误发温报警或温跳闸等信号。
▲ 采用大数码数字显示器，使温控仪的工作状态及测量值的显示更加直观。
▲ 采用了I2C调整与存储技术，实现断电数据保护存。
▲ *早为用户设计出“模拟输出状态检测”功能，人性化的设计大大地方便了用户在使用前对温控仪的检测和调试。
▲ 风机激励（定时启停）功能，避免了风机长时间不运行而锈蚀堵转。
▲ 具有三路或四路独立的4~20mA模拟电流输出功能，满足用户在远端对变压器温升的监测。
▲具有异步通讯功能，Windows版的监控软件为用户提供了极为友好的人机对话界面。
1 基本技术参数
环境温度： | -20～+55℃ | 环境湿度： | < 90％(25℃) |
工作电压： | AC220V(+10％，-15%) | 工作频率： | 50Hz或60Hz(±2Hz) |
传感器类型： | Pt100(三线制) | 测量范围： | -30.0～240.0℃ |
温控器功耗： | ≤8W | 分 辨 率： | 0.1℃ |
控制输出 容量： | 5A/250VAC； 5A/30VDC(阻性) | 风机输出 容量： | 6 A/250VAC |
外形尺寸： | 80x160x100mm(高x宽x深) | 开孔尺寸： | 76+1x152+1mm (高x宽) |
精度等级： | 1级 (温控器0.5级，传感器0.5级) |
2 执行标准
生 产 标 准： | JB/T7631-2016《变压器用电子温控器》 |
通过的标准： | ISO9001：2015国际质量管理体系 |
通过的试验标准： | IEC61000-4：2002 国际标准 |
| GB/T17626-2008《电磁兼容试验和测量技术》标准 |
3功能与型号分类
型 号 | 功 能 |
LD-B10-100(B) | 三相巡回测量并显示/*值测量并显示及两种功能相互切换；输入开路及故障自检显示并输出；温报警显示并输出；各通道显示值数字补偿；“黑匣子”功能； |
LD-B10-10D(B) | 三相巡回测量并显示/*值测量并显示及两种功能相互切换；输入开路及故障自检显示并输出；冷却风机自动启停输出；温报警显示并输出；温跳闸显示并输出；风机手动控制/自动控制两种状态显示、输出及相互切换；各通道显示值数字补偿；“黑匣子”功能；风机定时启停控制功能；输出状态检测。 |
LD-B10-10E(B) | 同LD-B10-10D(B)型，增加三路独立的4~20mA模拟电流输出。 |
LD-B10-10F(B) | 同LD-B10-10D(B)型，增加RS-485/232串行通讯功能。 |
LD-B10-10G(B) | 同LD-B10-10D(B)型，增加一路机房环境温度监测与控制。 |
LD-B10-10I(B) | 同LD-B10-10D(B)型，增加一路变压器铁芯温度测量及报警。 |
LD-B10-10DP(B) | 同LD-B10-10D(B)型，风机控制输出为有源触点输出。 |
LD-B10-10EP(B) | 同LD-B10-10E(B)型，风机控制输出为有源触点输出。 |
LD-B10-10FP(B) | 同LD-B10-10F(B)型，风机控制输出为有源触点输出。 |
LD-B10-10GP(B) | 同LD-B10-10G(B)型，风机控制输出为有源触点输出。 |
注：若用户对温控器有其它特殊的技术要求，请在订货时加以说明。
